一、處理設施概況
大多數生活污水的主要污染物是病原性微生物和有毒有害的物理化學污染物，可以通過各種水處理技術和設備去除水中的物理的、化學的和生物的各種污染物，使水質得到凈化，達到國家或地方的水污染物排放標準，保護水資源環境和人體健康。盡管如此，某些生活污水站由于處理技術和管理等方面的原因，污水不能做到穩定達標排放，與規定排放標準相差甚遠。因此，在多年研究的基礎上，采用前置A級生化池(水解生化池)—生物接觸氧化工藝成功地處理了該類生活污水，該工藝具有抗負荷性強、除磷脫氮處理效果好、運行管理自動化程度高，采用地埋式占地面積少，美觀大方等優點。
一體化生活污水專用處理設備，埋地設計。該設備結合生活污水性質，采用世界上先進的生物處理工藝，集去除BOD5、COD、NH3 - N、病菌于一身，是目前最高效的生活污水處理設備。它被廣泛地用于各小區的生活污水處理及水質近似生活污水的工業水處理，替代了去除率很低，處理后出水不能達到國家排放標準的普通物理化學法及生化處理法。經過應用表明，地埋式一體化生活污水專用處理設備是一種處理效果十分理想且管理方便的設備。
污水處理池和地埋式設備均設計于地表以下，地表以上綠化。因此污水處理站不影響周邊的整體環境和深化要求。
二、設計依據
1、廢水排放執行出水水質達到GB18918-2002《污水綜合排放標準》三級排放標準;
2、惡臭氣體排放執行《惡臭污染物排放標準》(GB14554-93);
3、噪聲排放執行《工業企業廠界噪聲標準》(GB12348-90);
4、廢渣排放執行《工業“三廢”排放試行標準》(GBJ-73);
5、污泥執行《農用污泥中污染物控制標準》(GB4284-84)。
三、廢水處理工藝

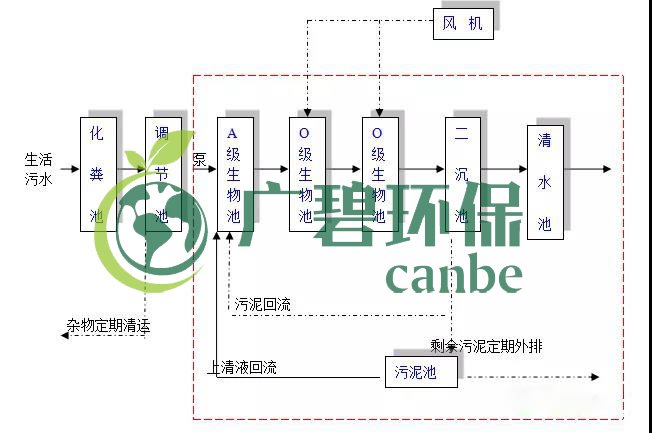

1、 工藝流程圖如下：

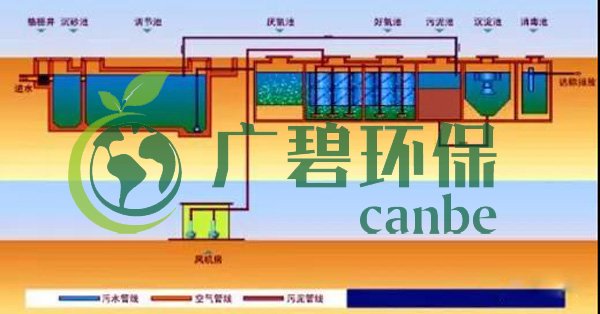

2、設備剖面圖如下：
3、設備工藝

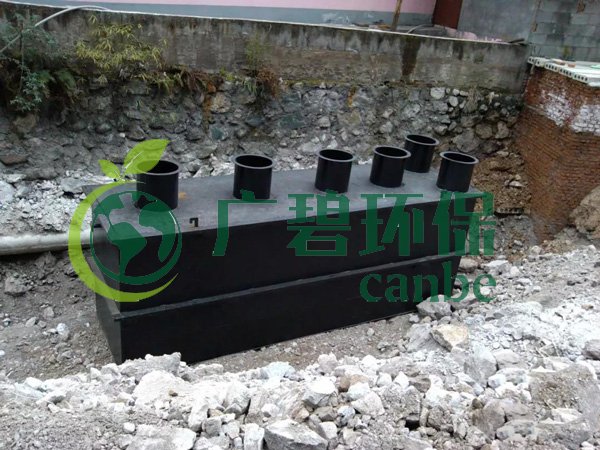

地埋式一體化污水設備采用碳鋼結構，箱體安裝于地表下,上留檢修人孔。箱體組成：水解酸化池(A級池)、二級生物接觸氧化池、二沉池、污泥池等組成。
本污水處理裝置采用控制器控制，設備的運行完全通過自動控制(可切換成手動控制模式)，可完成水泵、風機的啟閉和自動切換，并備有過壓、缺相、短路等保護和報警功能。
4、工程特點
本工程有以下特點：
4.1、整個處理系統自動化程度高操作方便，易于管理，穩定可靠，系統穩定。
4.2、采用一體化生活污水專用設備是一大特點，污水經A級生化池不僅可以降解相當程度的COD和被截留部份懸浮物，而且對提高污水的可生化性，降解高分子有機物，降低后續處理難度、消化回流剩余污泥起著重要作用。
4.3、全套設備所有動力設備均為知名品牌，設備質量?jī)?yōu)良，運行動力費用低，質量可靠，運行穩定。
4.4、系統采用地埋式，設備以上綠化不影響環境。
四、防噪措施
風機房設計于一體化地埋式設備外部，風機選用低噪聲無振動風機，風機進口設濾清器、消聲器，出口接軟接頭、消聲器，機下設防振橡膠和防振架臺。
五、惡臭氣味處理措施
該工程廢氣污染源主要是惡臭污染，惡臭排放源有進水格柵溝，調節池、沉淀池、氧化池、污泥池等。惡臭是多組混合氣體，主要成份有H2S、NH3和甲硫醇等，為保證系統運行過程中惡臭氣味不影響周邊環境，特設計生活污水設備埋地，減少惡臭氣味的排放量。并在污水處理設施周邊加強綠化美化，建成喬灌木混交的樹林隔離帶，有利于減少惡臭對環境的影響，同時可美化了周邊環境。
六、工藝介紹
排出的污水分別由排水系統收集后，進入污水處理的格柵井，去除漂浮物及顆粒雜物后，進入預沉及調節池，進行污水大顆粒沉降及污水均值均量，再經液位控制儀傳遞信號，由提升泵送至A級生物池在缺氧的狀態反硝化均以污水有機物為碳源進行反硝化，去除硝態氮同時降低有機物濃度，然后入流O級生物接觸氧化池進行好氧生化反應，在此絕大部分有機污染物通過生物的同化合成與異化分解得以降解，殺滅水中有害菌種后進行過濾處理方可回用。
由格柵截留下的雜物定期裝入小車傾倒至垃圾場，二沉池中的污泥部分留至A級生物處理池，另一部分污泥泵提至污泥池進行污泥好氧消化后定期抽吸外運。
七、工藝性能特點
1.污水處理設備殼體采用碳鋼制作。
2.A級生物處理池內置高效生物彈性填料，又具有水解酸化功能，同時可調節成生物氧化池，以增加生化停留時間，提高處理效率。
3.O級生化池中填料采用立體網狀組合填料，該填料具有比表面積大，使用壽命長，易掛膜耐腐蝕不團結堵塞。填料在水中自由舒展擴散，對水中氣泡作多層次切割，相對增加了曝氣效果增加了氧利用率，填料成籠式安裝、拆卸、檢查方便。
4.池中曝氣管路選用優質ABS管，耐腐蝕。曝氣頭選用高效膜片式微孔曝氣頭，不堵塞，氧利用率高。
5.風機設計選用高壓風機，該機具有體積小，噪音低，風量足，性能穩定可靠等特點。
我公司采用國際先進的生物處理工藝，在總結國內污水處理裝置的運行經驗的基礎上，結合我公司自己的科研成果和工程實踐，設計出一種可地埋設置的成套有機廢水處理裝置，集去除BOD5、COD、NH3-N于一身，具有技術性能穩定可靠，處理效果好，投資省，自動化運行，維護操作方便。
該套設備工藝流程試用于所有機廢水的處理和回用。經該設備處理的污水，水質達到國家排放標準，我公司可根據用戶要求同時配套中水回用設備，該設備處理后水質標準如下表所示(污水綜合排放標準GB18918-2002三級排放標準)：
| 項目 | 進水量（mg/L） | 出水量（mg/L） |
| BOD5 | 100~200 | ≤60 |
| CODcr | 200~400 | ≤120 |
| SS | 200~450 | ≤50 |
| PH | 6~9 | 6~9 |
八、設備工藝設計
1.根據污水處理量進行該污水的處理工藝方案設計。
2.設備工藝設計要求：
(1)嚴格執行國家現行的環保技術標準、規范，遵守國家和地方環保的有關法律、法規。
(2)選用先進、合理、可靠的處理工藝，在確保處理排放達標的前提下，做到操作簡單、管理方便、占地少、投資省、運行費用低：
(3)本工程系環境工程，尤其要注意環境保護，避免和減少二次污染，要求改善勞動衛生條件，貫徹安全生產和清潔文明生產的方針。
(4)為了提高污水處理站管理水平，設計采用的自動化程度較高，操作人員的勞動強度低。
(5)合理選用優質配件，降低能耗，提高工作效率和試用壽命，降低成本。
(6)在工藝設計時，有較大的靈活性，可調性，以試用水量、水質的周期變化，提高系統的靈活性和可變性。
(7)采用污泥前置回流消解工藝，以降低污泥產生量。
(8)因地制宜，合理布局，有效的利用空間。
九、供貨范圍

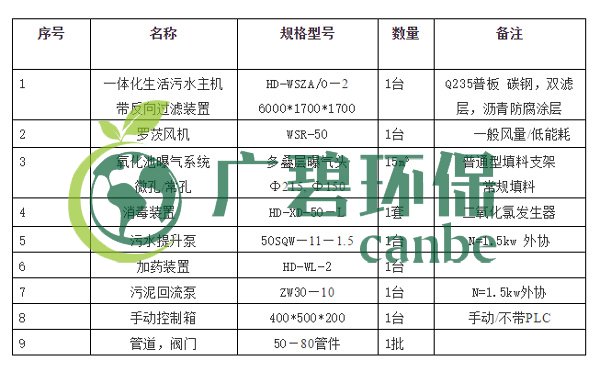

設備及部件如下：
十、設備報價
| 名稱 | 處理量 | 數量 | 尺寸 | 備注 |
| 一體化地埋污水處理 | 100m³/d | 1 | 10*2*3m | 碳鋼防腐 |
| 設備價格合計：23.8萬（包含稅和運費） | ||||
| 備注：一體化設備最小占地面積20平米 | ||||
十一、運輸與包裝
1.電氣和儀表設備嚴格包裝，以確保在運輸過程中和保管期間不被損壞，并防止受潮。
2.所有外露部分及零部件，有保護裝置和措施，以防止在運輸工程中和保管期間損壞。
十二、售后服務
1、質量保證計劃按以下幾點執行：
a.供方所供貨源的檢驗和控制嚴格執行ISO9000國際質量體系認證標準，保證所供貨源質量?jī)?yōu)良合格，同時做好貨源的檢驗和控制的相關文件。
b.現場施工按相關標準監督進行。
2、設備生產過程檢驗試驗內容。
2.1.所有設備在生產過程中做好設備的過程控制及檢驗，根據工作進度及時進行工廠檢驗、試驗和現場試驗，以證實材料、工藝及性能滿足所采用的標準要求。
2.2.檢驗、試驗工作在工廠進行。
2.3.各階段檢驗、試驗不能滿足標準、規范及性能要求時，供方及時進行調整、修改和補充，直至滿足要求并得到需方認可為止。
2.4.供方制定的檢驗、試驗計劃中包括下列項目：
a焊縫無損探傷檢驗。
b.水壓試驗。
3、積極配合用戶、環保部門及相關設計院進行方案論證和設計，做好售前服務。
4、無償為用戶提供人員培訓服務。
5、無償及時提供系統設備平面布置圖、設備制造總圖、安裝圖等。
6、不定期進行用戶訪問，主動征求意見，解決問題，改進工作，優先保證備件供應。
7、在設備安裝、調試期間，及時派有經驗的技術人員及工人到現場指導安裝調試。
8、在質量保證期滿后，我公司無償提供產品的技術咨詢，并負責品的維修，并以?xún)?yōu)惠價格提供備品備件。
9、我公司為用戶提供全天候、全方位服務，用戶若來電或來函，證12小時內答復或以最快時間內到現場。
10、設備安裝調試期間，我公司嚴格把好設備安裝關，派技術人員在現場服務，及時處理現場出現的制造質量問題和向外購配套廠家反饋質量信息，提出服務要求，并催促配套廠家及時派人員到現場處理質量問題。
11、設備在使用期間，凡質量問題，我公司均能夠及時提供用戶技術服務要求，在質量保證期內，用戶發出通知后，我公司及時提供維修服務，免費修理或更換損壞的零、部件，以保證設備的正常運行。
12、設備質保期為一年。
13、質保期后，提供產品終身有償維護及修理。
